德国Elaflex公司

橡胶膨胀节

Rubber Expansion Joint

Piping & Tanking

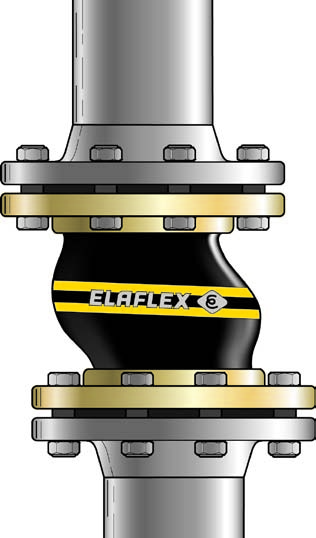

​橡胶膨胀节通常安装于管道中，用以降低振动和噪音，补偿管路偏移或安装误差，也可作为便于管路检修的插件。

“ERV”橡胶膨胀节特别具有轴向、径向、挠角等各向较高的可允许位移量，较低的反作用力以及内应力。其特别适用于减振降噪 – 能消除流体在管路中产生的大部分结构噪音和低频噪音。橡胶膨胀节两端采用活套法兰和光滑螺孔便于安装。其密封环边中内嵌钢丝，使用可靠；最低破断压力高，安全系数高； 制造精良，使用寿命长。

德国Elaflex公司出品的“ERV”橡胶膨胀节自上世纪六十年代以来五十多年中已可靠地服务于各类应用。

与金属膨胀节相比较，橡胶膨胀节具有以下优点：

不易疲劳失效

耐冲击力高

无应力腐蚀

材质多样，耐腐蚀性强、介质适用性广

环境适用性强

减振降噪效果好

窄闭空间中安装维保灵活

各种法兰制式与材质；多种适用标准证书

德国Elaflex Rubber Expansion Joint 橡胶膨胀节

ERV-GR型

内衬层Hypalon氯璜化聚乙烯橡胶CSM

加强层聚酰胺PA织物

外包层Hypalon氯璜化聚乙烯橡胶CSM

适用于强酸、强碱、强腐蚀废水等。

耐温 -20°C 至 100°C短时110°C

耐压(bar) 16(50℃)/12(70℃)/10(100℃)

直径 DN25 (1”) – 700 (28”)

长度 130, 150, 160, 175, 200, ~300

形变 (130mm/DN25~80/50℃例)

压缩 ≤  30mm  伸长 ≤20mm

径向 ±  30mm  挠度 ±30°

欧盟压力设备PED型式认证

ERV-G型

内衬层丁腈橡胶NBR

加强层聚酰胺PA织物

外包层丁腈橡胶NBR

适用于各种油性介质、烃类等；含油化工废水、

化工介质：酸、碱、盐溶液和甲醇，

及其它醇类、酯类等。

ERV-W型获食品材质认证

耐温 -20°C 至 90°C短时100°C

耐压(bar) 16(50℃)/12(70℃)/10(100℃)

直径 DN25 (1”) – 1000 (40”)

长度 130, 150, 160, 175, 200, ~300

形变 (130mm/DN25~80/50℃例)

压缩 ≤  30mm  伸长 ≤20mm

      径向 ±  30mm 挠度 ±30°

欧盟压力设备PED型式认证

Lloyd’s、BV、DNV、CCS 船级社认证

ERV-GS HNBR型耐温 -35°C 至 120°C

ERV-R型

内衬层丁基Butyl/三元乙丙橡胶EPDM

加强层聚酰胺PA织物

外包层三元乙丙橡胶EPDM材质

适用于各种水介质(饮用水/食品材质认证)、

工业废水、海水和冷却水；不含油的化工废水、

化工介质：酸、碱、盐溶液和乙醇，

及其它醇类、酯类、酮类等。

耐温 -40°C 至 100°C短时120°C

耐压(bar) 16(50℃)/12(70℃)/10(100℃)

直径 DN25 (1”) – 1000 (40”)

长度 130, 150, 160, 175, 200, ~300

形变 (130mm/DN25~80/50℃例)

压缩≤30mm 伸长≤20mm

  径向±30mm 挠度±30°

欧盟压力设备PED型式认证

Lloyd’s、BV、DNV、CCS 船级社认证

ROTEX热水型耐温 -40°C 至 130°C

ERV-BR耐磨型

VITEX型

内衬层氟橡胶FKM

加强层聚酰胺PA织物

外包层氯醇橡胶ECO；耐候性、耐老化、

耐臭氧性能具佳

适用于各种油类、烃类，特别适用于芳烃、卤代烃；也适用于强酸、强碱、强腐蚀废水等。

耐温 -15°C 至 90°C短时130°C

耐压(bar) 16(50℃)/12(70℃)/10(100℃)

直径 DN25 (1”) – 200 (8”)

长度 130

形变 (130mm/DN25~80/50℃例)

压缩 ≤  30mm   伸长 ≤20mm

径向 ±  30mm   挠度 ±30°

欧盟压力设备PED型式认证

ERV-TA型

内衬层聚四氟乙烯PTFE (约1mm)

符合FDA材质认证

可内衬于其它各型橡胶膨胀节

可选PTFE材质真空支撑内环(ERV-TAS型)

适用于广泛的化学品及药品食品

耐温 按所衬橡胶膨胀节指标

耐压(bar) 6

直径 DN25 (1”) – 300 (12”)

长度 130, 150, 160, 175, 200, ~300

形变 约为所衬橡胶膨胀节的50%

欧盟压力设备PED型式认证
