怎样选用软管？
来源:
|
作者:prodd625a
|
发布时间: 2021-05-16
|
1059 次浏览
|
分享到:
... 金属软管用于装卸及输运等临时连接需要频繁拆装的场合时，焊接处会产生应力集中断裂和/或疲劳断裂，带有明显的安全隐患。
不锈钢网套波纹金属软管
金属软管内壁通常采用0.2mm厚度的钢片，弯卷焊接成筒状，经过折皱形成波纹，再焊接于各类接头上。金属软管用于装卸及输运等临时连接需要频繁拆装的场合时，焊接处会产生应力集中断裂和/或疲劳断裂，带有明显的安全隐患。《浊漳河》
金属软管比较重、弯曲性差；外部的金属丝编织网套容易断裂挑刺，断裂钢丝容易扎伤操作人员。
对不锈钢材料有腐蚀的物料，通常为含氯、含氟、含溴等卤素离子的，或遇水/水汽形成腐蚀性成分的物料，不可采用金属软管及不锈钢接头。
不锈钢网套聚四氟乙烯内衬金属软管
聚四氟乙烯内衬虽然可以耐受大部分腐蚀性物料，特别是对不锈钢材料有腐蚀的物料。但是其结构上的缺陷造成其易于损坏，产生泄漏。不锈钢网套与聚四氟乙烯内衬层并不紧密结合，弯曲、拆装、搬动等，以及管内抽吸负压，甚或泵送液流时的冲击，都会造成不锈钢网套与聚四氟乙烯内衬层之间的分离、脱离，进而产生破损。
常规的聚四氟乙烯内衬层是不导静电的。如果挪作易燃易爆物料的输运，其内壁与液流摩擦积聚的静电，存在很大的安全隐患。
常规的聚四氟乙烯内衬层会做成波纹形状以增加软管整体的弯曲性。但波纹内易于残留物料。用于有卫生或洁净级要求的场合，则需要选用内壁光滑的软管。
非金属材质软管
非金属软管中普通的聚氯乙烯PVC钢丝透明软管、聚乙烯柔性管、聚丙烯塑料管，由于管子结构材料不导电，不可用于可燃易燃物料；由于耐腐蚀性不适用，通常也不适用于大部分腐蚀性无机物料，比如PVC钢丝透明软管不能用于盐酸、硫酸等。
更安全更好用，导静电、耐腐蚀非金属软管，可根据安全规范、使用要求从下列选用。
自左而右：易燃物料 防爆要求 腐蚀物料 内壁光滑 粉体耐磨 食品接触 FDA认证材质 ...
| 要求 | 应用 | 软管 | 接头 | 标准 |
| 使用要求： 液体软管 导静电 耐腐蚀
安全要求： 防止静电事故通用导则
| 典型应用： 甲醇 乙醇 丙酮 丙烯酸 醋酸 … | 工业复合软管 | 不锈钢法兰、螺纹接头、快锁接头 不锈钢密闭桶阀 不锈钢干式脱离阀
| 软管标准 欧盟工业复合软管标准 |
| 使用要求： 液体软管 导静电 耐腐蚀 避免聚丙烯
安全要求： 防止静电事故通用导则
| 典型应用： 石脑油 烯烃 芳烃(苯、甲苯) | 工业复合软管 | 不锈钢法兰、螺纹接头、快锁接头 不锈钢密闭桶阀 不锈钢干式脱离阀
| 软管标准 欧盟工业复合软管标准 |
| 使用要求： 液体软管 耐腐蚀 避免不锈钢 | 典型应用： 盐酸 氢氟酸 次氯酸钠 烧碱 | 工业复合软管 | 玻纤增强聚丙烯FRPP法兰、螺纹接头、快锁接头、快接球阀、干式脱离阀
| 软管标准 欧盟工业复合软管标准 |
| 使用要求： 液体软管 耐腐蚀 不锈钢不宜 | 典型应用： 三氯化磷 四氯化钛 氯磺酸 酰氯 | 橡塑复合软管 | 钛材、哈氏合金接头、干式脱离阀 | 软管标准 欧盟EN12115标准《用于液体或气体化学品的橡胶软管及总成指标》 |
| 使用要求： 液体软管 导静电 耐腐蚀 不锈钢不宜
安全要求： 欧盟《拟用于爆炸性气氛设备》ATEX指令
| 典型应用： 三氯氧磷 氯硅烷 氯甲酸酯 氯乙酸酯 | 橡塑复合软管 | 钛材、哈氏合金接头、干式脱离阀 | 软管标准 欧盟EN12115标准《用于液体或气体化学品的橡胶软管及总成指标》 |
| 使用要求： 液体软管 耐明火 导静电 耐腐蚀
安全要求： 防止静电事故通用导则 国际海事组织IMO规范

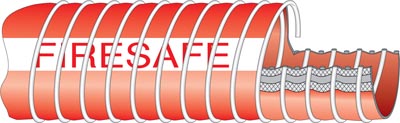

| 典型应用： 甲b、乙a类 船岸装卸 槽车装卸(底部装车软管臂) | 耐火型复合软管 (>30min @1200℃) | 不锈钢法兰、螺纹接头、快锁接头 不锈钢干式脱离阀 | 软管标准 欧盟工业复合软管标准 |
| 使用要求： 液体软管 耐低温 导静电 耐腐蚀
安全要求 防止静电事故通用导则GB 12158-2006 国际海事组织IMO规范
| 典型应用： 丙烯 液化汽 液氨 | 低温型工业复合软管 (-104℃~80℃) | 不锈钢法兰 不锈钢干式脱离阀
| 软管标准 欧盟低温复合软管标准 |
| 使用要求： 液体软管 耐高温(~150℃) 导静电 耐腐蚀
安全要求 防止静电事故通用导则GB 12158-2006
| 典型应用： 反应釜高温物料出料
| 高温型工业复合软管 | 不锈钢接头
| 软管标准 欧盟工业复合软管标准 |
| 使用要求： 液体软管 卫生级 导静电 耐腐蚀
安全要求： 欧盟《拟用于爆炸性气氛设备》ATEX指令
| 典型应用： 反应釜易燃易爆物料(溶剂)上料/出料 | 橡塑复合软管 | 不锈钢卫生接头
| 软管标准 欧盟EN12115标准《用于液体或气体化学品的橡胶软管及总成指标》 |
|
|
|
|
|
|
| 使用要求： 排气软管 导静电 耐腐蚀
安全要求： 欧盟《拟用于爆炸性气氛设备》ATEX指令
| 典型应用： 工位废气收集
| 聚乙烯、氟橡胶或聚四氟乙烯PTFE内衬软管(内衬电阻<106Ω) | 喉箍套接硬管 |
|
| 使用要求： 输粉软管 导静电 耐磨蚀
安全要求： 欧盟《拟用于爆炸性气氛设备》ATEX指令
| 典型应用： 反应釜进料 离心机出料 产品包装
| 聚氨酯软管(聚氨酯材料电阻<106Ω) | 喉箍套接硬管 |
|
| 使用要求： 公用设施软管 导静电 耐腐蚀
安全要求 欧盟《拟用于爆炸性气氛设备》ATEX指令 | 典型应用： 压缩空气、氮气、蒸汽 防爆区气动隔膜泵进气 防爆区装卸软管、装卸臂氮气吹扫 防爆区槽车、槽管氮压、氮封、补氮、吹扫
| 橡胶软管 (橡胶材料电阻<106Ω) | 压缩空气/氮气插拔接头 | 软管标准 欧盟EN ISO 6134-2017标准 《饱和蒸汽用橡胶软管和软管组件》
|
